HJ-WS型SF6气体微水在线监测系统



一、产品描述


  HJ-WS型SF6气体微水在线监测系统是张家港海江科技有限公司开发的数字式高精度SF6气体综合监测系统, 它填补了国内空白。该系列设备集最新遥测遥感和计算机技术于一体,测量精度高,外观小巧,可用于高频电场和室外环境,长期存储和现场显示监测数据,并通过RS-485通讯接口将信息接入变电站综合自动化系统。HJ-WS型机采用2.8英寸彩色液晶屏显示。


二、用途


  本系列产品主要用于各种电压等级的SF6断路器的气体状态监测,以满足电力配网自动化和设备状态检修的需要。
HJ-WS型SF6气体微水在线监测器主要监测:SF6气体实时湿度、实时压力、相对湿度、密度和温度。

三、特点


   上述监测器集最新遥测遥感和计算机技术于一体,测量精度高,外观小巧,可用于高频电场和室外环境,长期存储和现场显示监测数据,并通过RS-485通讯接口将信息接入变电站综合自动化系统。内置的二组输出转换接点可按预设门限上传报警、闭锁信号,或直接启动报警、闭锁装置。通过485总线上传,在上位机软件上SF6气体微水在线监测器显示实时密度、实时压力、相对湿度、密度、温度。



四、主要技术指标


HJ-WS型SF6气体微水在线监测器:

(一)、湿度指标
测量范围:-80℃~+20℃(μL/L)
工作压力:0 ~ 1.0 MPa
测量精度:≤±3%(FS)
报警门限:0~999ppm或者-80℃~+20℃自定
(二)、密度指标
测量范围:0 ~ 1.00 MPa,
测量精度:±1%(FS)
报警门限:0~1MPa自定
闭锁门限:0~1MPa自定
(三)、其它指标、功能
·测量温度范围:-40~+120℃
·测量精度: ±0.5℃
·显示方式:2.8英寸彩色液晶屏
·具有气体泄漏报警操作与提示功能
·具有开关本体内SF6气体微水含量在线检测与显示功能
·具有微水超标的报警操作与提示功能
·具有监测单元通信状况自诊断
·具有开关本体内SF6气体密度在线检测与显示功能
·测量数据稳定可靠
·安装简便、结构清晰、稳定可靠
·屏幕自动保护功能
·通讯接口:RS-485
·通讯速率:9600 bps
·电源电压:AC 220V ±10%
·工作环境:温度:-25 ℃~+55 ℃;相对湿度:≤95%



五、接口与尺寸


设备接口:定制
气体接口:根据断路器接口结构要求,另配接口件
通讯接口: 6芯航空头


六、结构说明

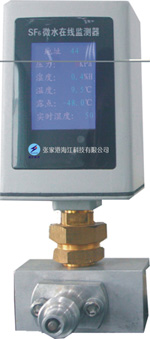

监测主机为一体化结构(详见下图)。各主机下部为螺纹接口,通过专用三通与监测气室相连。主机下部有两个航空头接口,其中两芯航空头为220V交流电源接口,六芯航空头为通讯及继电器接口。主机可360°旋转,用于调整视角。







七、安装规程


1、三通选用

   上述监测器一般安装在断路器气体监测口或补气口上。为了在安装本监测器后,仍然留有补气口,本公司开发了系列专用三通。阴头三通的两端均为相同的阴头(均有内置逆止阀)。任选一头作为进气口,与断路器气体监测口连接,测气口用于安装监测器,剩余一头留作补气口,补气口配有堵头。如希望微水监测器与原密度继电器并联运行,应选用阳头三通。阳头(进气口)与原密度继电器的补气口连接,阴头(补气口)用于补气。

2、监测器安装

   监测器通过三通安装于断路器气体监测口或原密度继电器补气口。安装时,监测器首先应安装在三通上。安装方法如下:
  (1)检查主机接口、三通测气口和拟使用的密封圈是否洁净无损;
  (2)将密封圈安放在三通测气口的密封圈槽内。密封圈在安放前须涂抹适量的白脂或凡士林;
  (3)将监测器主机旋入三通测气口。

3、三通安装

  (1)检查断路器气体监测口或原密度继电器补气口是否洁净无损。发现有缺损时,必须更换;
  (2)检查三通阳头或阴头(替换原密度继电器时用阴头三通)金属表面是否洁净无损。发现有缺损时,必须处理或更换;
  (3)取新的橡胶密封圈,检查其是否完好无损。有缺陷者必须更换。在密封圈上涂抹适量的白脂或凡士林。将密封圈置于三通密封圈槽内;
  (4)将法兰阴阳接口平行对接。用三只螺栓分别插入螺孔,加弹垫、螺帽,紧固。三只螺栓须均衡受力。

4、检漏

   三通与断路器气体监测口、三通与传感器连接处应严格检漏,发现有漏气时应拆下,检查原因,在排除问题后重新安装,并再次检漏,确保无误。
  气口表面光洁度、清洁度以及密封圈是否完好无损,并严格按照安装工艺要求进行操作,决定着上述安装的成败。

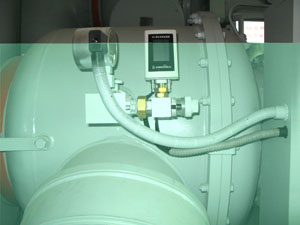

  图例为安装现场照片。







5、接线方式选择

   (1)仅用于监视断路器SF6气体实时密度、实时压力、相对湿度、密度、温度时,只需接通电源,监测器就能正常显示实测数值;
  (2)与原密度继电器并联工作时,将监测器的报警信号电缆与原继电器的报警信号电缆并联。将闭锁信号电缆与原继电器的闭锁信号电缆并联;
  (3)完全取代原密度继电器时,拆除原密度继电器的报警和闭锁接线,将监测器的报警信号电缆接到原报警回路上,把闭锁信号电缆接到原闭锁回路上。

6、电缆连接

(1)电源电缆
   1)电源电缆就近接入电源箱,最好单独安装一个5-10A的空气开关。电缆按常规接妥,检查有无短路;
  2)为了提高监测器的抗干扰能力,电缆外应套装金属屏蔽软管。金属软管两端加接专用接头。
(2)报警、闭锁电缆联接
   1)报警闭锁信号电缆为六芯双屏蔽电缆,线色分别为红、白、黄、绿、蓝、灰;
  2)红、白二芯接压力"闭锁"端子;黄、绿二芯接湿度"闭锁"端子;蓝、灰二芯接通讯;
  3)剪除电缆屏蔽层,端头用绝缘布包妥;
  4)报警信号电缆接至报警继电器;闭锁信号电缆接至闭锁继电器;
  5)为了提高监测器的抗干扰能力,电缆外层金属屏蔽软管应良好接地。
(3)通讯电缆接入
   如需接入RS-485通讯电缆,详见下述第九条"通讯接入"。

7、开机与显示

(1)开机
  三通与断路器气室、传感器与三通,以及上述电缆接线完成后,接通220VAC电源即已开机。

(2)操作
  HJ-WS型SF6气体微水在线监测器开机后,依次显示SF6开关的实时压力、实时湿度、温度、露点。如出现报警,后台监测主机发出报警提示。


八、通讯接入


   监测器配有RS-485通讯接口,可将现场监测信号远传至后台监控主机进行显示,局域网内用户可浏览监测数据;也可将现场实时监测数据直接上传至变电站综合自动化系统,通讯的接入需上位机生产商配合实施,本公司提供SF6气体综合监测器通讯规约。

1、地址码设置

   安装现场由专业人员对HJ-WS型机的本机地址码进行设置。可以根据现场的需要灵活变动。地址码采用十进制码,安全可靠。

2、RS-485通讯电缆接入

   RS-485通讯电缆为双屏蔽二芯专用电缆。
  1)蓝色接于机内A接线端子;灰色接于机内B接线端子;
  2)屏蔽层接在监测设备金属外壳上;
  3)检查电缆与端子的连接是否可靠。线头之间不可短路;
  4)通讯电缆以线形连接方式接至RS485HUB或者RS485转换器。RS485HUB或者RS485转换器连接至上位机RS232串口。
  5)为了提高监测器的抗干扰能力,电缆外应套装金属屏蔽软管。金属软管两端加接专用接头。

3、通信方式

  RS-485,9600bps,半双工;标准modbus协议;TCP/IP协议。


九、维修及检测


  本监测器在正常使用情况下不需要进行专门的维护。如出现工作不正常,只需断电后重新开机即可。如设备仍不能正常工作,请及时与本公司联系。



十、界面示意图


主界面

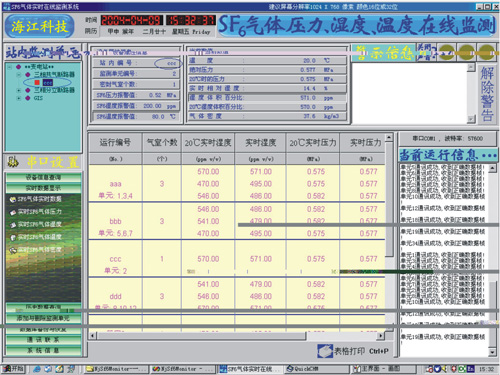

程序运行的主界面如下:



串口参数修改

要修改串口参数,必须输入口令。口令效验通过后,才允许修改串口设置。

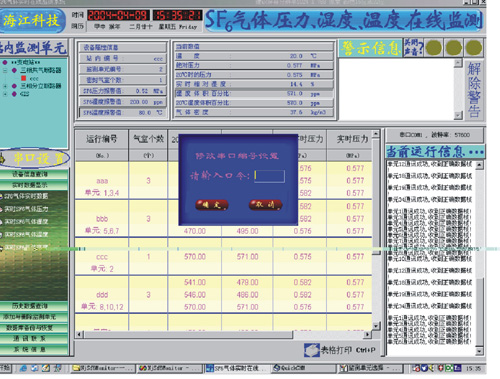

第一步:输入程序口令

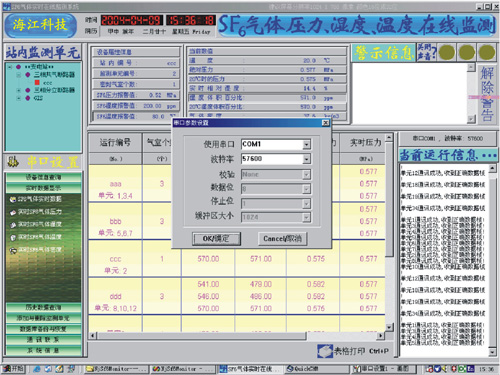

第二步:串口参数修改

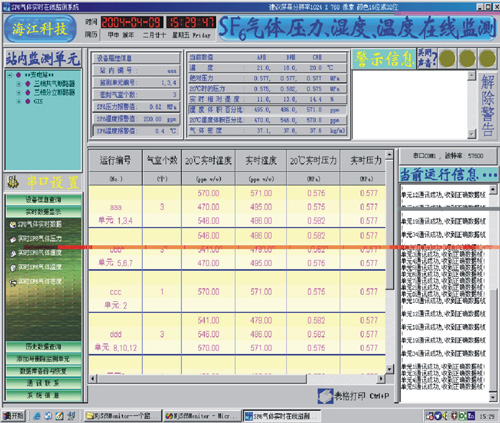

监测单元选择


监测单元选中后,可显示其设备属性和当前数值。

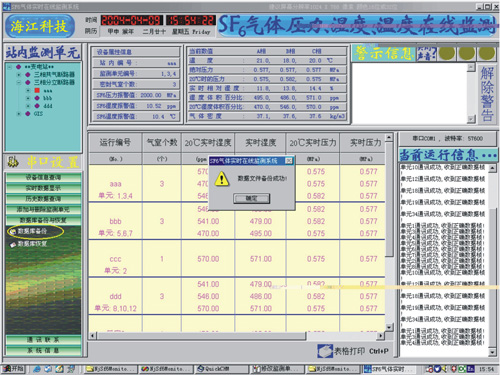

数据库备份


为了防止数据库的安全,数据库备份是十分必要的一个环节。应养成定期数据库备份的习惯。
